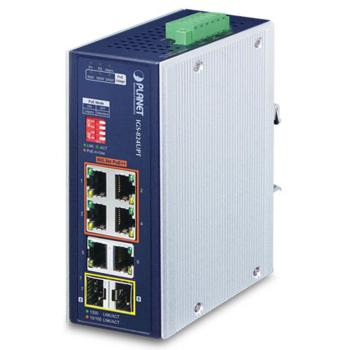

Planet IGS-824UPT | Przemysłowy switch PoE na szynę DIN z 4 portami 802.3bt i 2 gniazdami SFP

Dlaczego warto wybrać PLANET IGS-824UPT?

• Do 90 W na port PoE++Po skrętce zasilisz także urządzenia 802.3bt pobierające ponad 30 W, więc nie prowadzisz do nich osobnej linii zasilającej.
• Łącze światłowodowe do 120 kmModuł SFP dobierasz do odległości, więc rejestrator może stać daleko poza zasięgiem skrętki.
• Osiem portów Gigabit EthernetDwa porty RJ45 bez PoE i dwa gniazda SFP zostają na rejestrator i połączenie z resztą sieci.
• Dwa wejścia zasilania z automatycznym przełączaniemAwaria jednego zasilacza nie przerywa pracy kamer i punktów dostępowych, bo switch korzysta wtedy z drugiego wejścia.
• Podgląd obciążenia PoE na paneluDiody z progami 80, 160 i 240 W pokazują, czy możesz dołączyć kolejne urządzenie.
• Zasilanie urządzeń niezgodnych ze standardemPrzełącznikiem DIP włączasz tryb Legacy, w którym switch przekazuje do 95 W także urządzeniom spoza norm 802.3af, at i bt.
• Praca od −40 do 75 °CSzafka na hali albo przy drodze nie potrzebuje klimatyzacji, a switch bez wentylatora pracuje bezgłośnie.
• Działa od razu po podłączeniuSwitch jest niezarządzalny, więc po podłączeniu przewodów nie logujesz się do niego i niczego nie ustawiasz.

Kamery PTZ i oświetlenie zasilane po skrętce

Kamerę PTZ, punkt dostępowy, cienkiego klienta albo oprawę oświetlenia PoE zasilisz tym samym przewodem, którym przesyłasz dane, więc przy urządzeniu nie potrzebujesz gniazdka. Do zasilania służą 4 porty PoE++, które przekazują moc po wszystkich czterech parach skrętki Cat5e lub Cat6 na odległość do 100 m. Urządzenie zgodne z 802.3bt dostanie do 90 W, a zgodne z 802.3at do 36 W, przy czym wszystkie porty dzielą wspólny budżet 240 W. Przy zasilaniu 48–51 V DC budżet wynosi 160 W.

Obraz z kamer do rejestratora po światłowodzie

W systemie monitoringu switch PoE do kamer IP zasila kamery na miejscu i przesyła obraz dalej, do switcha szkieletowego, rejestratora NVR albo centrum monitoringu. Jeżeli rejestrator stoi dalej niż 100 m od switcha, łącze prowadzisz światłowodem, ponieważ switch PoE z portami SFP przyjmuje moduły 100 i 1000 Mb/s i sam rozpoznaje ich prędkość. Zasięg zależy od modułu i wynosi od 550 m do 2 km po światłowodzie wielomodowym oraz od 10 do 120 km po jednomodowym lub WDM. Modułów SFP nie ma w zestawie.

Gigabitowe porty na rejestrator i sieć

Do portów 5 i 6, które nie mają PoE, podłączysz skrętką rejestrator NVR albo switch szkieletowy. Gigabitowe porty RJ45 same rozpoznają, czy podłączono przewód prosty, czy skrosowany (auto MDI/MDI-X), więc nie dobierasz typu przewodu do urządzenia. Jako 8-portowy switch przemysłowy przełącza ruch z pełną prędkością na wszystkich portach, bo przepustowość matrycy wynosi 16 Gb/s.

Drugi zasilacz na wypadek awarii

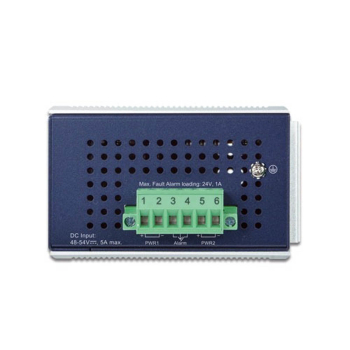

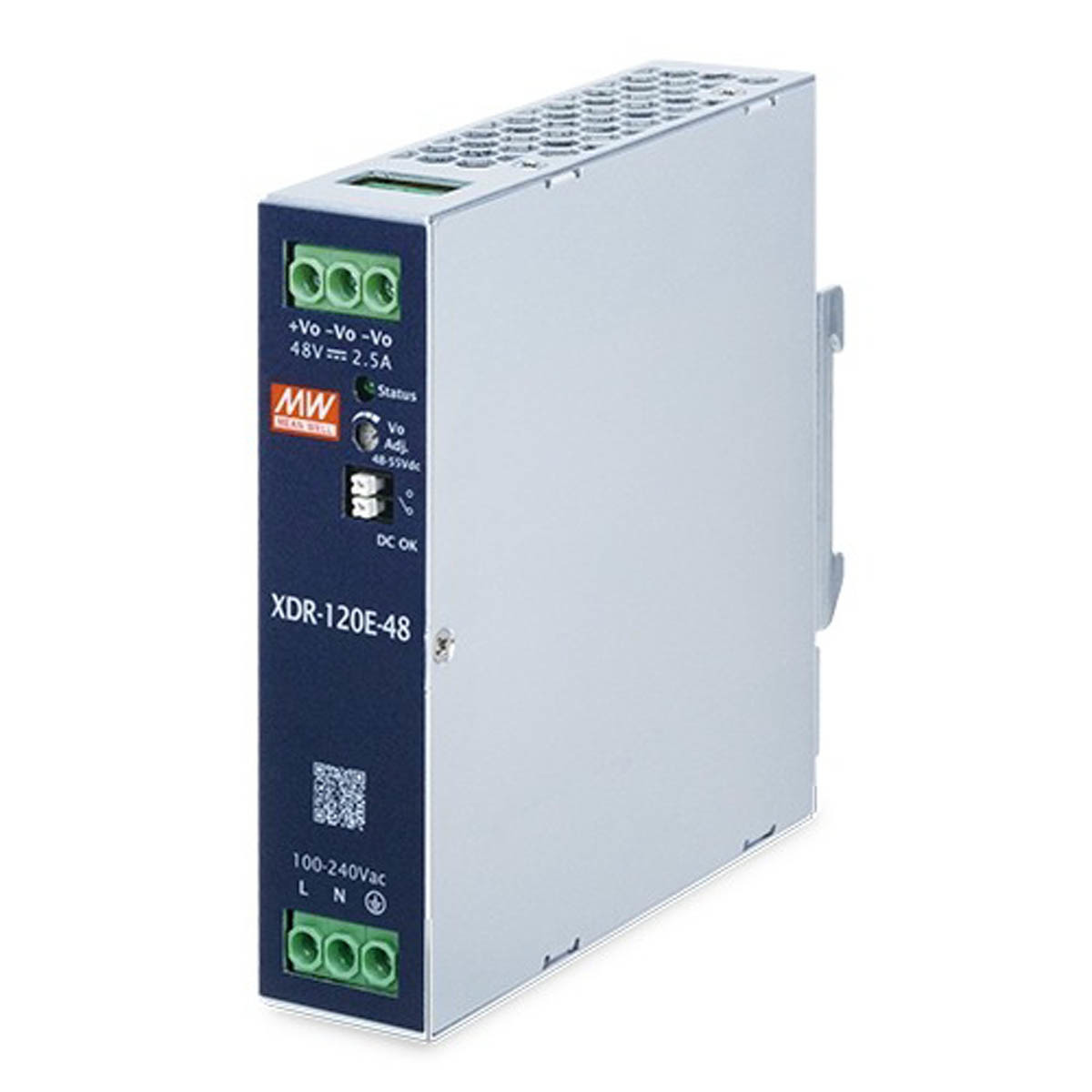

Do listwy zaciskowej na górze switcha podłączasz dwa zasilacze 48–54 V DC, które muszą dawać to samo napięcie. Gdy jeden z nich przestanie działać, switch pracuje dalej na drugim bez przerwy, a na panelu zapala się czerwona dioda Alarm. Ten sam stan zgłasza przekaźnik alarmowy, którego styki rozwierają się przy awarii zasilania, więc sygnał możesz przekazać do własnego obwodu sygnalizacji.

Zapas mocy sprawdzasz na diodach

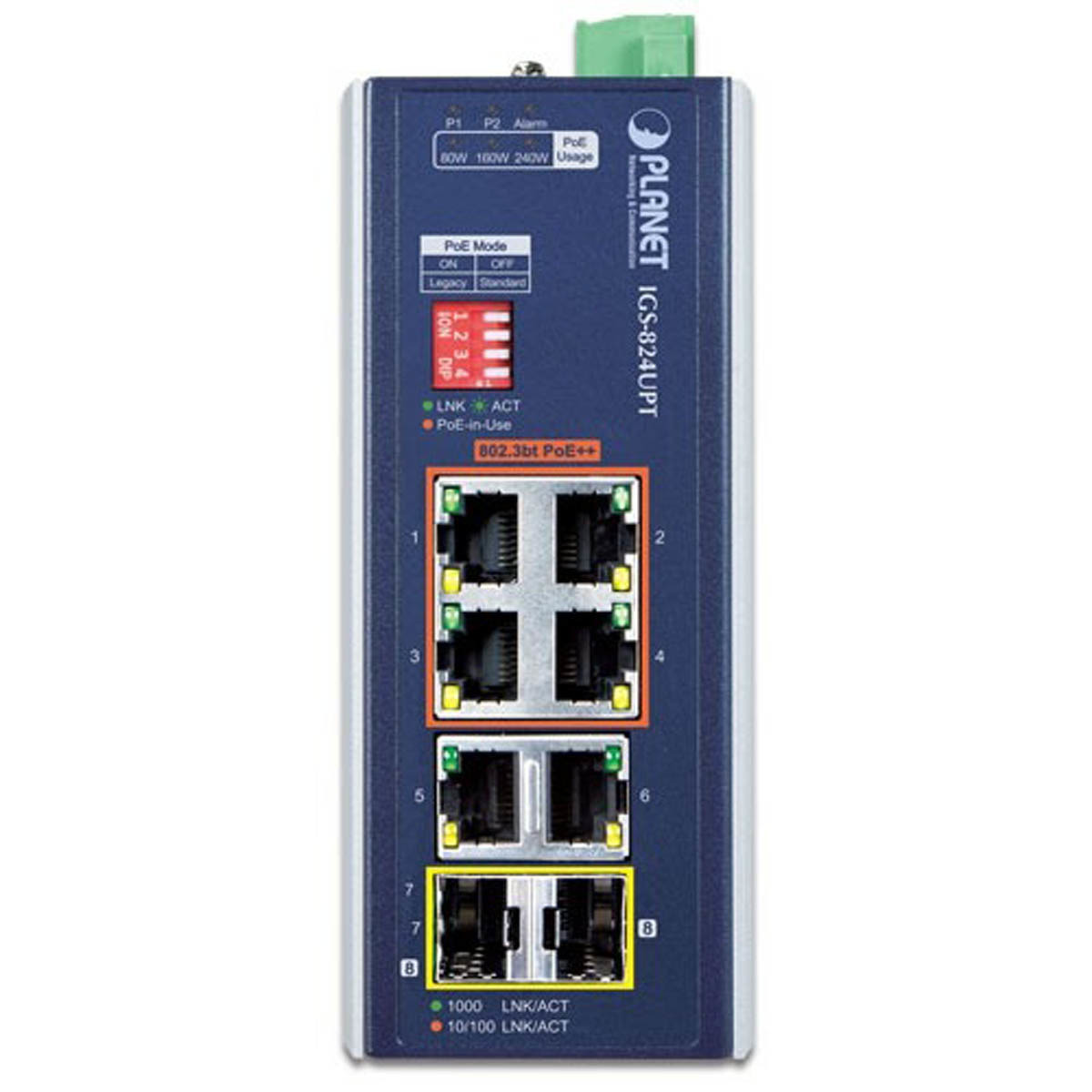

Przy rozbudowie instalacji nie sumujesz ręcznie poboru wszystkich kamer, bo obciążenie budżetu PoE widać na panelu switcha. Trzy diody oznaczone 80, 160 i 240 W migają, gdy pobór zbliża się do swojego progu, a po jego osiągnięciu świecą stale. Przy portach 1–4 świecą dodatkowo diody PoE-in-Use, więc widzisz, które z nich zasilają podłączone urządzenia.

Tryb Legacy na przełączniku DIP

Jeżeli w instalacji pracują urządzenia, które nie spełniają w pełni norm 802.3af, 802.3at i 802.3bt, przestawiasz przełącznik DIP na panelu w tryb Legacy. Domyślnie switch pracuje w trybie Standard, w którym zasila urządzenia zgodne z normami i sam je wykrywa, co chroni je przed uszkodzeniem przy błędnym podłączeniu. Tryb Legacy włączasz wyłącznie dla urządzeń, które go obsługują, bo inne mogłyby się uszkodzić.

Chłodzenie bez wentylatora i klimatyzacji

Switch zamontujesz w szafce sterowania ruchem albo na hali produkcyjnej bez klimatyzacji, bo pracuje w temperaturze od −40 do 75 °C i przy wilgotności do 90% bez kondensacji. Ciepło oddaje przez otwory wentylacyjne w obudowie. Aluminiowa obudowa IP30 ogranicza wpływ zakłóceń elektromagnetycznych, a zabezpieczenie portów Ethernet wytrzymuje wyładowania elektrostatyczne do 6 kV przy styku i 8 kV przez powietrze oraz przepięcia do 6 kV. Switch przeszedł też testy odporności na wstrząsy, wibracje i upadek.

Montaż na szynie DIN i uruchomienie bez konfiguracji

Switch zamocujesz na szynie DIN albo przykręcisz do ściany, bo w komplecie są elementy do obu sposobów montażu. Obudowa ma 56 mm szerokości, więc zajmuje niewiele miejsca na szynie. Niezarządzalny switch PoE zaczyna przesyłać dane i zasilać urządzenia zaraz po podłączeniu zasilania, ale wcześniej trzeba go uziemić.
